Трансформатор в электроснабжении: основы работы и ключевые принципы
В современном мире электрическая энергия пронизывает все сферы жизни, от бытовых приборов до промышленных установок. Одним из фундаментальных устройств, обеспечивающих эффективную передачу и преобразование этой энергии, является трансформатор. Это элемент, без которого невозможно представить стабильную работу электросетей. Если вы интересуетесь электрикой или просто хотите разобраться в устройстве дома, полезно понять, как функционирует такое оборудование. Например, на сайте https://radaelectron.ru можно найти подробные описания и модели трансформаторов, адаптированные для российских условий.
Трансформатор представляет собой статическое устройство, которое изменяет параметры переменного тока, не механически воздействуя на него. Его основная задача — преобразовывать уровень напряжения: повышать для дальних линий передачи или понижать для безопасного использования в повседневной жизни. В России, где электросети часто сталкиваются с перегрузками из-за сурового климата и протяженных территорий, такие устройства играют критическую роль в обеспечении надежности энергоснабжения. Согласно нормам ГОСТ Р 52931-2008, трансформаторы должны соответствовать строгим требованиям по безопасности и эффективности, что особенно актуально для регионов с нестабильным качеством сети.
История трансформатора уходит корнями в конец XIX века, когда Никола Тесла и другие ученые разработали принципы электромагнитной индукции. Сегодня в России производят тысячи таких устройств ежегодно, включая модели от отечественных брендов вроде Электротранс или Россети, которые учитывают специфику местного рынка. Понимание принципа работы помогает не только в профессиональной деятельности, но и в выборе подходящего оборудования для дома или дачи, где часто возникают проблемы с перепадами напряжения.

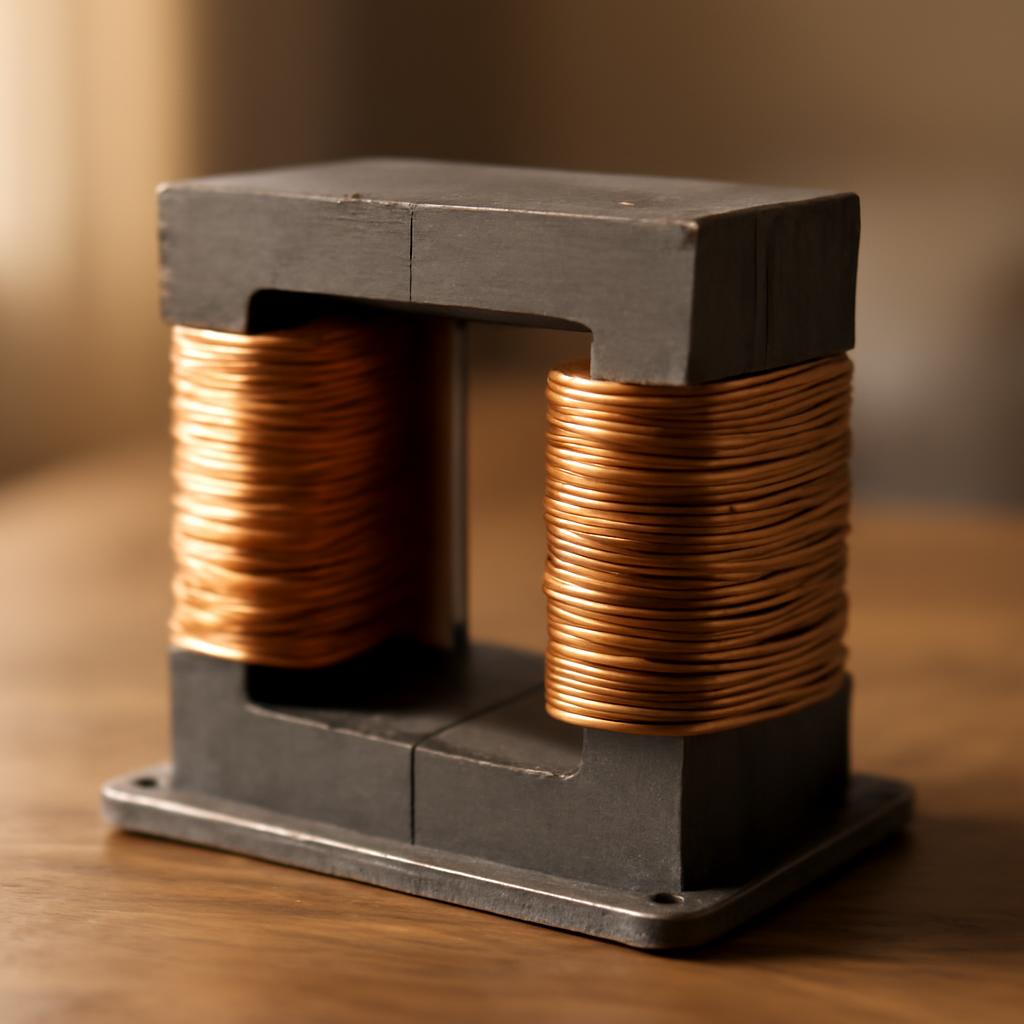

Устройство трансформатора: ключевые компоненты
Основу трансформатора составляет магнитная система и обмотки, которые взаимодействуют на базе закона Фарадея об электромагнитной индукции. Магнитный сердечник, обычно выполненный из электротехнической стали с низкими потерями на вихревые токи, служит для концентрации магнитного потока. В российских моделях часто используют ламинированную сталь по ГОСТ 802-75, что минимизирует нагрев и повышает КПД до 98-99%.
Электромагнитная индукция — это основа работы трансформатора, где изменение магнитного поля в сердечнике вызывает ток в обмотках.
Первичная обмотка подключается к источнику питания, создавая переменный магнитный поток, который индуцирует напряжение во вторичной обмотке. Количество витков в обмотках определяет коэффициент трансформации: для повышающего трансформатора витков во вторичной больше, для понижающего — меньше. В бытовых условиях, например, в стабилизаторах напряжения для квартир в Москве или Санкт-Петербурге, используются сухие трансформаторы без масла, что делает их безопасными и экологичными.
Дополнительные элементы включают изоляцию, корпус и системы охлаждения. В масляных трансформаторах, популярных в промышленных сетях России, масло не только охлаждает, но и служит диэлектриком. Однако для жилых помещений предпочтительны сухие варианты, соответствующие нормам пожарной безопасности по СП 31-110-2003.
Выбор материала для сердечника критически важен: в 2025 году российские производители активно внедряют аморфные сплавы, снижающие энергопотери на 70% по сравнению с традиционной сталью. Это особенно актуально для энергосберегающих программ в регионах вроде Сибири, где холод усиливает нагрузку на оборудование.
- Магнитный сердечник: обеспечивает передачу энергии без потерь.
- Обмотки: медные или алюминиевые, рассчитанные на номинальный ток.
- Изоляция: лак или слюда для предотвращения коротких замыканий.
- Корпус: металлический или пластиковый, с заземлением по ПУЭ.
В процессе сборки трансформатора особое внимание уделяют балансировке обмоток, чтобы избежать перекосов фаз в трехфазных системах, распространенных в российском ЖКХ. Эксперты рекомендуют проверять маркировку: для бытовых нужд подойдут трансформаторы мощностью 100-500 ВА, а для гаражей или мастерских — от 1 к ВА.
Коэффициент трансформации U2/U1 равен отношению витков обмоток, определяя, насколько изменится напряжение.
Таким образом, устройство трансформатора сочетает простоту конструкции с высокой эффективностью, что делает его незаменимым в электроснабжении. В следующих разделах мы разберем типы трансформаторов и их применение в российских реалиях.
Типы трансформаторов: от бытовых до промышленных
Разнообразие трансформаторов позволяет адаптировать их под конкретные нужды, будь то домашняя электросеть или крупный завод. В российском производстве преобладают силовые и измерительные модели, соответствующие стандартам ЕАС и требованиям Таможенного союза. Выбор типа зависит от мощности, среды эксплуатации и задач: от стабилизации напряжения в квартире до передачи энергии на расстояния.
Силовые трансформаторы — наиболее распространенный вид, используемый для преобразования напряжения в распределительных сетях. Они делятся на масляные и сухие. Масляные модели, такие как те, что выпускает Уралэлектротяжмаш, подходят для наружного монтажа в подстанциях, где масло обеспечивает охлаждение и защиту от перегрузок. В условиях российского климата, с морозами до -50°C в северных регионах, такие трансформаторы оснащают специальными обогревателями, чтобы предотвратить замерзание диэлектрика.
Сухие трансформаторы выигрывают в безопасности, не требуя обслуживания масла и минимизируя риск пожара в жилых зонах.
Автотрансформаторы представляют собой упрощенную конструкцию без гальванической развязки, где первичная и вторичная обмотки частично совпадают. Они экономичны по меди и часто применяются в лифтовых системах многоэтажек в городах вроде Екатеринбурга или Новосибирска, где экономия на материалах важна из-за роста цен на сырье. Однако их минус — отсутствие изоляции между цепями, что требует строгого соблюдения правил по ПУЭ 7-го издания.
Измерительные трансформаторы тока и напряжения предназначены для мониторинга параметров сети. В быту они встречаются в счетчиках электроэнергии от Энерго Мера или Меркурий, помогая отслеживать потребление и предотвращать перерасход. Для промышленных объектов, таких как нефтехимические предприятия в Татарстане, используются высокоточные модели с классом точности 0,5S, обеспечивающие данные для автоматизированных систем учета по нормам ФСТЭК.
- Силовые: для передачи энергии, мощностью от 10 к ВА до 1000 МВА.
- Автотрансформаторы: для регулировки напряжения в пределах 10-20%.
- Измерительные: токовые (ТТ) и напряжения (ТН), для приборов контроля.
- Импульсные: в источниках питания электроники, с высокой частотой до 100 к Гц.
Импульсные трансформаторы, эволюционировавшие от классических моделей, работают на повышенных частотах и используются в блоках питания компьютеров или зарядных устройств. В 2025 году российские разработчики, включая Микрон, интегрируют их в умные системы умного дома, совместимые с протоколами Zigbee, что актуально для модернизации жилья в мегаполисах.
| Тип трансформатора | Преимущества | Недостатки | Применение в России |
|---|---|---|---|
| Масляные силовые | Высокая надежность, эффективное охлаждение | Риск утечки масла, необходимость обслуживания | Подстанции в сельских районах |
| Сухие силовые | Безопасность, простота установки | Ограниченная мощность, нагрев | Жилые комплексы в городах |
| Автотрансформаторы | Компактность, низкая стоимость | Отсутствие гальванической развязки | Лифты и вентиляция в ЖКХ |
| Измерительные | Точность измерений, компактность | Чувствительность к перегрузкам | Счетчики в квартирах и заводах |
Сравнение типов подчеркивает, что для российского рынка сухие и автотрансформаторы лидируют в бытовом сегменте благодаря соответствию нормам энергоэффективности по Федеральному закону № 261-ФЗ. При выборе учитывайте мощность: для дачи хватит 0,5 к ВА, а для мастерской — 5 к ВА с запасом 20%.
Эксперты советуют обращать внимание на сертификаты соответствия и отзывы: на форумах вроде Электрика.ру часто обсуждают модели от Электроприбор, где подчеркивают долговечность в условиях влажности Подмосковья. Внедрение цифровых трансформаторов с Io T-модулями открывает новые возможности для удаленного мониторинга, особенно в удаленных районах Сибири.

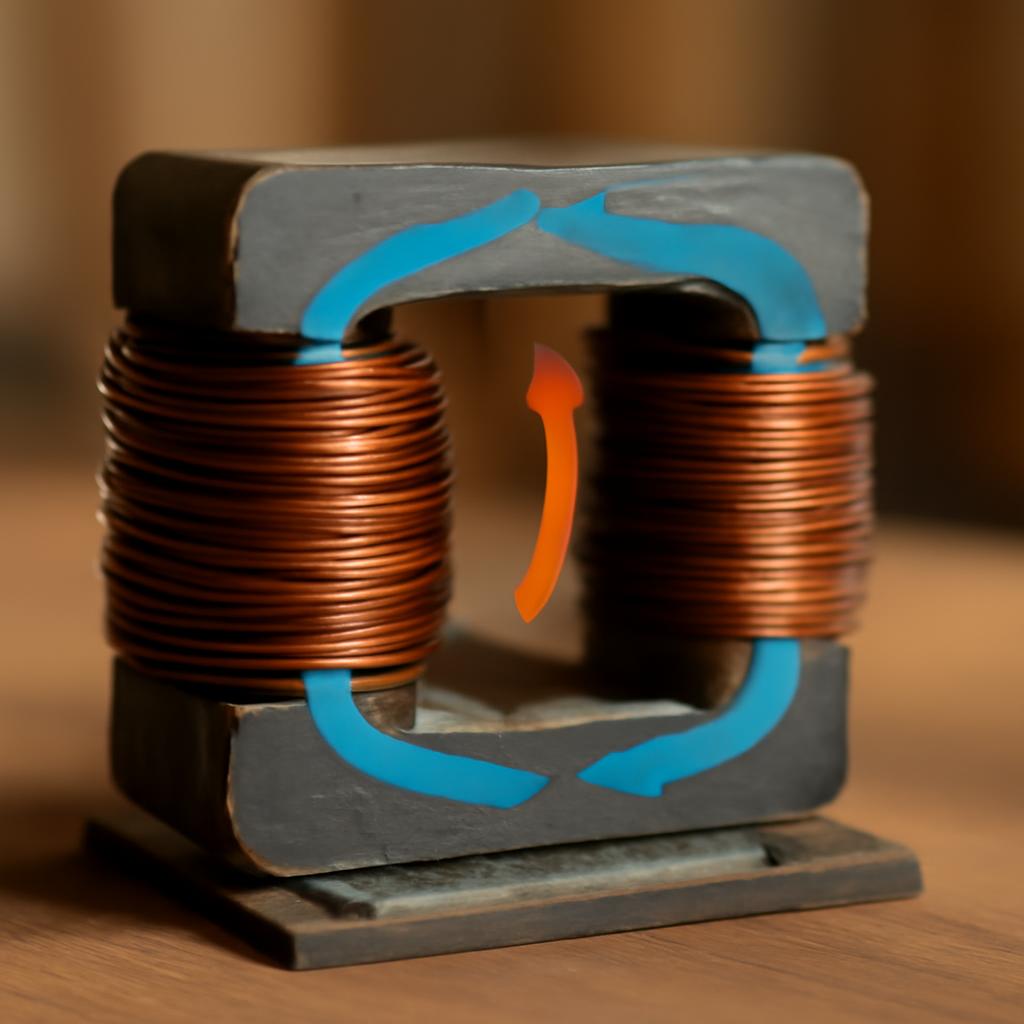

Принцип работы трансформатора: электромагнитная индукция в действии
Понимание, как трансформатор преобразует энергию, начинается с фундаментального явления — электромагнитной индукции. Когда переменный ток проходит через первичную обмотку, он создает изменяющийся магнитный поток в сердечнике. Этот поток пронизывает вторичную обмотку, индуцируя в ней электродвижущую силу, которая генерирует ток. В результате напряжение на выходе пропорционально отношению витков обмоток, обеспечивая передачу мощности без значительных потерь.
Процесс можно разбить на этапы. Сначала ток в первичной обмотке, подключенной к сети 220 В в стандартной российской квартире, создает магнитное поле. Сердечник усиливает это поле, направляя его к вторичной обмотке. Если коэффициент трансформации равен 1:10, напряжение понижается до 22 В, что идеально для питания низковольтных устройств вроде светодиодных лент в коридорах новостроек. КПД достигает 95-98%, с потерями в основном на нагрев обмоток и гистерезис в стали.
Магнитный поток Φ = B * S, где B — индукция, S — площадь сечения, определяет эффективность передачи энергии.
В трехфазных системах, типичных для промышленных объектов в России, трансформаторы работают синхронно, балансируя фазы для равномерной нагрузки. Перегрузка одной фазы, как часто бывает в старых домах Санкт-Петербурга, приводит к дисбалансу, что мониторится встроенными реле. Для защиты от коротких замыканий применяют предохранители или автоматические выключатели по нормам ПУЭ, предотвращая перегрев и аварии.
На практике принцип демонстрируется в лабораторных опытах или симуляциях, доступных в образовательных платформах вроде Открытого образования для студентов МЭИ. В реальных условиях, например, в трансформаторных подстанциях Мосэнерго, система охлаждения активируется при росте температуры выше 80°C, продлевая срок службы до 30 лет.
- Подключение источника: переменный ток 50 Гц по российским стандартам.
- Создание потока: обмотка генерирует поле, сердечник его направляет.
- Индукция: вторичная обмотка получает ЭДС по закону Ленца.
- Выход: ток и напряжение адаптированы под нагрузку.
- Регулировка: подстройка витков для точного коэффициента.
Факторы, влияющие на работу, включают частоту сети — 50 Гц оптимальна для силовых моделей, но импульсные требуют 20-100 к Гц для компактности. В России, с учетом качества электроснабжения в сельской местности, рекомендуется использовать трансформаторы с встроенной защитой от гармоник, вызванных бытовой техникой вроде стиральных машин Индезит.
Такая диаграмма показывает, что основные потери приходятся на обмотки, что подчеркивает важность качественной изоляции. Советы экспертов: перед установкой измерьте входное напряжение мультиметром, чтобы избежать перегрузки, и проконсультируйтесь с местным электрослесарем, особенно в регионах с частыми отключениями, как в Поволжье.
Закон Фарадея гласит: ЭДС = -dΦ/dt, где скорость изменения потока определяет величину индуцированного напряжения.
В итоге, принцип работы делает трансформатор надежным звеном в цепи энергоснабжения, адаптированным к российским реалиям с их разнообразием климатов и нагрузок. Дальнейшее развитие включает интеграцию с возобновляемыми источниками, такими как солнечные панели в южных областях.
Монтаж и эксплуатация трансформаторов: практические аспекты
Установка трансформатора требует тщательного планирования, особенно в российских условиях с переменчивым климатом и строгими нормами. Перед монтажом проверьте место: для наружных моделей обеспечьте фундамент, устойчивый к морозному пучению почвы, как в сибирских регионах. Внутренний монтаж в щитках предполагает вентиляцию, чтобы избежать перегрева от бытовой нагрузки в квартирах.
Процесс начинается с расчета мощности: суммируйте потребление приборов, добавив запас 25% по рекомендациям ГОСТ Р 51321.7. Подключение выполняется квалифицированным электриком, с заземлением по ТУЭС, чтобы предотвратить поражение током. В промышленных зонах, как на заводах Урала, используют краны для установки тяжелых моделей весом до 500 кг, с последующей проверкой изоляции мегаомметром.
- Подготовка: очистка от пыли, проверка обмоток на целостность.
- Фиксация: болтовое соединение с виброизоляцией.
- Тестирование: измерение сопротивления и напряжения под нагрузкой.
- Запуск: постепенное повышение мощности с контролем температуры.
Эксплуатация включает регулярный осмотр: раз в полгода для масляных — анализ диэлектрика на содержание влаги, для сухих — термографию контактов. В условиях высокой влажности, как в Приморье, применяют осушители воздуха. Поломки, такие как пробой изоляции, устраняются заменой обмоток, что продлевает срок службы до 40 лет при соблюдении нагрузок.
Экономия достигается своевременным обслуживанием: замена масла обойдется в 10-15 тысяч рублей, но предотвратит простои. В сельских сетях с нестабильным напряжением рекомендуют стабилизаторы, интегрированные с трансформаторами, для защиты техники.
Часто задаваемые вопросы
Как выбрать мощность трансформатора для дома?
Выбор мощности зависит от суммарной нагрузки всех приборов в доме. Рассчитайте пиковое потребление: добавьте ватты ламп, холодильника, стиральной машины и других устройств. Для типичной квартиры в 50-70 квадратных метров хватит 1-3 к ВА с запасом 20-30%, чтобы избежать перегрева. Учитывайте сезонные пики, как зимой с обогревателями. Консультация с инженером по нормам ПУЭ поможет избежать ошибок, особенно в старых домах с алюминивой проводкой.
Чем отличается масляный трансформатор от сухого?
Масляный трансформатор охлаждается трансформаторным маслом, которое также служит изолятором, обеспечивая высокую мощность и надежность в уличных условиях. Однако требует периодической замены масла и может быть пожароопасным. Сухой использует воздух для охлаждения, безопасен для помещений без риска утечек, но ограничен по мощности и чувствителен к пыли. В России сухие модели популярны в жилых зданиях по нормам пожарной безопасности, а масляные — на подстанциях.
Как защитить трансформатор от перегрузки?
Защита включает автоматические выключатели и реле тока, срабатывающие при превышении 110% номинала. Устанавливайте предохранители на входе и мониторьте температуру датчиками. В быту используйте стабилизаторы напряжения для сглаживания скачков, распространенных в сетях. Регулярно проверяйте нагрузку, не подключая одновременно мощные приборы. По рекомендациям экспертов, это снижает риск выхода из строя на 70%.
Сколько стоит обслуживание трансформатора?
Стоимость варьируется: для бытового — 2-5 тысяч рублей за осмотр и чистку, для промышленного — 20-50 тысяч с анализом масла. В 2025 году цены выросли на 10% из-за инфляции, но профилактика окупается, предотвращая ремонт в 100 тысяч. В регионах услуги дешевле, чем в Москве; обращайтесь в сертифицированные центры по стандартам Ростехнадзора для гарантии качества.
Можно ли самостоятельно ремонтировать трансформатор?
Самостоятельный ремонт опасен и не рекомендуется: риск поражения током или пожара высок. Простые действия, как чистка контактов, возможны после отключения, но для замены обмоток или масла нужен специалист с допуском. По нормам охраны труда, в России штраф за несанкционированный ремонт — до 30 тысяч рублей. Лучше вызвать электрика для диагностики мультиметром и профессионального вмешательства.
Подведем итоги
В статье мы рассмотрели трансформаторы как ключевой элемент электроснабжения: от их исторического развития и принципа электромагнитной индукции до практических аспектов монтажа, эксплуатации и выбора. Эти устройства обеспечивают безопасную и эффективную передачу энергии в быту и промышленности, минимизируя потери и адаптируясь к российским сетям с их особенностями.
Для успешного использования трансформаторов следуйте рекомендациям: рассчитывайте мощность с запасом, обеспечивайте правильное заземление и регулярное обслуживание, выбирайте модели по типу охлаждения в зависимости от условий. Консультируйтесь с специалистами, чтобы избежать перегрузок и продлить срок службы оборудования.
Не откладывайте модернизацию своей электросистемы — инвестируйте в надежный трансформатор сегодня, чтобы обеспечить стабильное питание дома или на производстве завтра. Обратитесь к проверенным поставщикам и электрикам для профессиональной установки и наслаждайтесь безопасностью и экономией в повседневной жизни.
